MATERI 1 GAMBAR TEKNIK OTOMOTIF

MATERI 1 GAMBAR TEKNIK OTOMOTIF

1) Memahami Fungsi Gambar dan Standar
a) Fungsi Gambar

    Gambar merupakan sebuah alat untuk menyatakan maksud, terutama bagi orang-orang teknik. Oleh karena itu gambar sering juga disebut sebagai bahasa Teknik. Sebagai bahasa teknik, diharapkan sebuah gambar dapat meneruskan keterangan-keterangan secara tepat & obyektif.

Dalam bidang otomotif, gambar proyeksi, gambar potongan sering digunakan untuk menunjukkan bentuk dan nama komponen bagian luar, menunjukkan bentuk dan nama komponen bagian dalam serta membantu menjelaskan prinsip-prinsip kerja mesin.

Simbol-simbol, kode-kode dan diagram kerja/rangkaian sistem kelistrikan juga digunakan pada bidang otomotif. Bahkan pada mobil-mobil baru selalu disertakan buku manual (manual book) yang berisi gambar-gambar dan keterangan tentang mobil tersebut. Penunjukkan gambar-gambar dalam buku manual dapat mempermudah para mekanik dan pemiliki kendaraan untuk memelihara/servis serta memperbaiki kendaraan.

Gambar teknik mempunyai beberapa fungsi yaitu :
(1) Penyampaian Informasi

Gambar mempunyai tugas menyampaikan maksud dari perancang dengan tepat kepada pihak lain misalnya perencanaan proses, pembuatan, pemeriksaan dan perakitan produk/ komponen.

Apabila kita mengamati proses pembuatan produk/komponen mesin, selalu kita temukan gambar. Gambar tersebut digunakan sebagai petunjuk untuk menentukan bentuk dan ukuran-ukuran produk/komponen mesin yang akan dibuat.

Simbol-simbol, kode-kode dalam bentuk diagram rangkaian kelistrikan digunakan untuk menyampaikan informasi tentang komponen-komponen kelistrikan, jalur-jalurpengawatan dan sebagainya. Apabila rangkaian kelistrikan digambar dengan gambar aslinya, maka ilustrasinya akan menjadi rumit dan sulit untuk dimengerti.

(2) Pengawetan dan Penyimpanan

Gambar merupakan data teknis yang tepat. Teknologi dari suatu perusahaan dipadatkan dan dikumpulkan pada gambar. Oleh karena itu gambar bukan saja diawetkan untuk mensuplai bagian-bagian produk untuk perbaikan, tetapi gambar-gambar digunakan sebagai bahan informasi untuk perencanaan baru di kemudian hari. Untuk ini diperlukan cara penyimpanan , kodifikasi nomor urut gambar dan sebagainya.

(3) Penuangan gagasan dan Pengembangan

Gagasan-gagasan baru untuk pengembangan pada awalnya masih berupa konsep abstrak yang terlintas dalam pikiran. Konsep abstrak tersebut kemudian diwujudkan dalam bentuk gambar sketsa, kemudian gambar sketsa diteliti, dievaluasi secara berulang-ulang sehingga didapatkan gambar-gambar baru yang sempurna.

Dengan demikian gambar tidak hanya melukiskan gambar, tetapi berfungsi juga sebagai peningkat daya berfikir, sekaligus untuk penuangan gagasan-gagasan baru untuk pengembangan.

b) Standar Gambar Teknik

Standar gambar teknik merupakan suatu keseragaman yang telah disepakati bersama dengan tujuan untuk menghindari salah pengertian dalam komonikasi teknik. Orang-orang terkait dalam bidang gambar teknik perlu mengetahui tentang standar. Orang-orang terkait tersebut antara lain siswa pada kelompok teknologi dan industri, para perencana produk, operator mesin, operator perakitan, mekanik dan pengontrol mutu dari suatu produk/mesin.

Standar gambar teknik dapat diberlakukan di dalam lingkungan perusahaan, antar perusahaan/industri di dalam suatu negara, bahkan standar gmbar teknik dapat diberlakukan pada industri antar negara yang dikenal dengan Standar Internasional atau disingkat S 1.

Negara-negara yang sudah membuat standar antara lain :
    (1) Jepang ( JIS )
    (2) Belanda ( NEN )
    (3) Jerman ( DIN )
    (4) Indonesia ( SII )
    (5) Standar Internasional ( ISO )

ISO (Internasional Standardization for organization)bertujuan untuk menyatukan pengertian teknik antar bangsa dengan jalan membuat standar. Standar yang dibuat tersebut kemudian dibawa ke forum internasional dengan tujuan :
   (1) Memudahkan perdagangan nasional maupun internasional
   (2) Memudahkan komunikasi teknik
   (3) Bagi negara-negara berkembang, dapat memberi petunjuk-petunjuk praktis pada persoalan khusus

2) Memahami alat-alat gambar & cara penggunaannya
Untuk dapat menggambar teknik dengan baik diperlukan alat-alat gambar yang lengkap dan cara menggunakan, membersihkan dan menyimpan alat-alat dengan baik.
Alat-alat gambar yang bisa digunakan dalam mengambar teknik antara lain :
      a) Kertas gambar dengan standarnya (ukurannya)
      b) Pensil, pena atau rapido
      c) Jangka dan kelengkapannya
      d) Macam-macam mistar (mistar segitiga, mistar)
      e) Macam-macam mal
      f) Papan gambar dan Meja gambar
      g) Penghapus dan pelindung penghapus
      h) Mesin gambar

a) Kertas gambar dengan standarnya (ukurannya)
Macam-macam kertas gambar yang digunakan sesuai dengan tujuan gambar meliputi :
- Kertas gambar untuk tata letak. Untuk gambar tata letak dengan pensil dipergunakan kertas gambar putih biasa, kertas sketsa atau kertas milimeter.
- Kertas gambar untuk gambar asli. Gambar asli digambar pada kertas kalkir, karena gambar cetak biru (blueprint) atau cetak kontak dibuat langsung dari gambar tersebut. Kualitas kertas yang baik adalah tahan lama, tahan lembab, mudah untuk menggambar pensil/tinta dan mudah dicetak kembali.
- Film gambar dipergunakan untuk gambar yang teliti, dapat disimpan untuk jangka waktu yang lama dan tidak boleh memuai maupun menyusut.

Kertas gambar mempunyai ukuran panjang dan lebar yang sudah terstandar. Sesuai dengan sistem ISO( International Standardization for Organization ) dan NNI ( Nederland Normalisatie Instituet ), ukuran kertas gambar ditentukan sebagai berikut (lihat tabel 1).

Ukuran	Ukuran		Sisi Kiri	C (Constant)
	Lebar	Panjang
A 0	841 mm	1189 mm	20 mm	10 mm
A 1	594 mm	841 mm	20 mm	10 mm
A 2	420 mm	594 mm	20 mm	10 mm
A 3	297 mm	420 mm	20 mm	10 mm
A 4	210 mm	297 mm	20 mm	5 mm
A 5	148 mm	210 mm	20 mm	5 mm

Keterangan : C (Constan) pada tabel adalah ukuran tepi bawah, tepi atas dan tepi kanan. Sedangkan tepi kiri untuk setiap ukuran kertas gambar ditetapkan 20 mm hal ini di maksudkan agar gambar-gambar yang akan dibundel tidak terganggu gambarnya.
Dari ukuran kertas pada tabel maka untuk mendapatkan ukuran kertas A 1 didapat dari A 0 dibagi dua, ukuran kertas A 2 didapat dari A 1 dibagi dua, ukuran kertas A 3 didapat dari A 2 dibagi dua dan ukuran kertas A 4 didapat dari A 3 dibagi dua.

Kertas gambar Ukuran A 0

Ukuran kertas gambar dengan garis tepi

b) Pensil, Pena atau Rapido dan Penggunaannya
Pensil yang dipakai untuk menggambar ada tiga macam yaitu pensil biasa, pensil yang dapat diisi kembali, dan pensil mekanik. Ketiga jenis pensil ini memiliki tingkat kekerasan tertentu mulai dari yang lunak sampai keras. Adapun tingkat kekerasan pensil dapat dilihat pada tabel 2.

Tabel 2 Tingkat Kekerasan Pensil

Lunak	Sedang	Keras
2 B 3 B 4 B 5 B 6 B 7 B	B HB F H 2 H 3 H	4 H 5 H 6 H 7 H 8 H 9 H

Angka di depan huruf H menunjukkan tingkat kekerasannya (semakin besar angkanya semakin keras). Sedangkan angka di depan huruf B menunjukkan kelunakannya (semakin lunak, angkanya semakin besar).

Meruncingkan dan Menggunakan Pensil

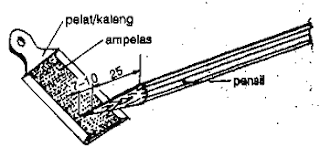

Untuk meruncingkan pensil jenis biasa, gunakanlah ampelas halus (no. 220 atau no. 400) atau kikir halus, dengan cara pensil dipegang antara jari telunjuk dan ibu jari kemudian saat mengasah pensil diputar (gambar 1.5)

                                  Gambar 1.5 Mengasah pensil

Untuk mendapatkan garis yang baik (rata/tajam) maka pensil harus ditarik dengan diputar sambil ditekan pelan-pelan, kedudukan pensil 60o terhadap garis yang akan dibuat (lihat gambar 1.6)

    Gb. 1.6 Cara menarik garis dengan menggunakan pensil.

Pena gambar digunakan untuk membuat gambar asli yaitu gambar yang ditinta. Pena gambar ada dua macam, yaitu pena dengan mata/daun dapat diatur (trek-pen) dan pena dengan ketebalan tetap dengan ukuran yang bermacam-macam yang biasa disebut dengan nama rapido (lihat gambar 1.8)

     Gb. 1.7 Rapidograf dan bagian-bagiannya

Keterangan :
1. Rapido
2. Mahkota/Kepala (luas)
3. Mahkota/Kepala (dalam)
4. Tutup
5. Kunci pembuka pena
6. Tabung tinta
7. Rumah pena
8. Pena
9. Tangkai

Bagian – bagian Pena Gambar

           Gb.1.8 Bagian-bagian pena gambar / trekpen

Bagian – bagian pena gambar terdiri dari :

No. 1. Mur pengatur berfungsi mengatur kekebalan garis yang di inginkan (lihat
ukuran 2 di bawah)
No. 2. Masa pena (daun pena) yang dapat bergerak sesuai dengan putaran mur no 1
No. 3. Tangkai
No. 4. Lubang pengunci
No. 5. Baut pengikat pena
No. 6. Daun pena (mata pena) yang dapat di putar
No. 7. Bagian – bagian pena yang perlu mendapatkan perawatan (dibersihkan atau diratakan)

               Gb.1.9: Penggunaan pena gambar( trek-pen)



                           Gb.1.13: Macam-macam penggaris

                      Gb.1.14: Penggunaan penggaris segitiga

Penggunaan Penggaris Segitiga :
Sepasang penggaris segitiga dapat digunakan untuk membuat garis tegak lurus atau garis-garis sejajar, baik tegak maupun mendatar (lihat gambar 1.14 ) caranya sebagai berikut :
(1) Letakkan mistar 45o mendatar dengan posisi 1 !
(2) Letakkan mistar 30o / 60o rapat pada sisi bawah dan peganglah/tekan !
(3) Untuk membuat garis-garis sejajar sumbu x, geserkan mistar 45oke atas atau ke bawah (lihat anak
panah) sesuai dengan kebutuhan !
(4) Untuk membuat garis-garis sejajar sumbu Y atau garis-garis yang tegak lurus sumbu x, putarkan mistar 45o menjadi posisi 2
(5) Dengan cara menggeser mistar 45o pada posisi 1 dan memutar mistar 45o ke posisi 2, kita dapat membuat garis-garis mendatar maupun garis-garis tegak

Pemeliharaan Penggaris / Mistar Segitiga :
Yang perlu diperhatikan untuk pemeliharaan penggaris segitiga adalah :
(1) Sebelum digunakan, penggaris harus dibersihkan terlebih dahulu dengan lap atau jika perlu dicuci. Penggaris yang tidak dibersihkan akan mengotori kertas gambar.
(2) Penggaris jangan digunakan untuk membantu memotong kertas, ataupun digunakan untuk mengetok/memukul yang berakibat penggaris menjadi lecet, sehingga jika dipakai untuk menggambar maka hasil garisnya tidak lurus lagi
(3) Sebelum dipakai penggaris lebih baik diperiksa terlebih dahulu ketegaklurusannya, yaitu dengan meletakkan penggaris segitiga pada garis lurus (di atas segitiga lainnya) lihat gambar 1.15.

Jangka dan kelengkapannya.
Jangka adalah alat yang berfungsi untuk membuat lingkaran atau busur lingkaran baik dengan ujung pensil atau dengan tinta.

Macam – macam Jangka :
Macam – macam jangka yang biasa digunakan untuk menggambar terdiri atas :
1) Jangka besar dipergunakan untuk menggambar lingkaran dengan diameter 100 mm sampai 200 mm.
2) Jangka sedang dipergunakan untuk menggambar lingkaran dengan diameter 50 mm sampai dengan 100 mm
3) Jangka kecil (jangka pegas) dipergunakan untuk menggambar lingkaran dengan diameter 5 mm sampai dengan 50 mm
4) Jangka orleon dipergunakan untuk membuat lingkaran yang tidak dapat dibuat oleh jangka kecil. Jangka orleon ini dapat dipergunakan menggambar lingkaran dengan diameter 1 mm sampai dengan 5 mm

                           Gbr.1.17 Macam-macam jangka

Macam – macam Mal
Macam – macam mal yang dipergunakan untuk menggambar teknik terdiri atas mal huruf, mal busur (kurva), mal lingkaran, mal elips dan mal khusus (tanda-tanda pengerjaan dan semacamnya).

(1) Mal huruf
Mal huruf dipergunakan untuk membuat huruf dengan perantaraan pensil mekanik/rapido. Mal huruf mempunyai ukuran 0,25; 0,35; 0,5; 0,7; 1,4; dan 2 mm (lihat gambar 1.19 )

                                        Gb 1.19 Mal huruf

(2) Mal Busur (mal kurva)
Mal busur (mal kurva) dipergunakan untuk membuat lengkungan-lengkungan yang teratur misalnya lengkungan parabola, hiperbola, epicicloida, hipocicloida dan semacamnya. Contoh penggunaannya perhatikan gambar … . Untuk garis yang memotong 1, 2, dan 3 mal ditempatkan pada posisi 1, sedangkan untuk titik-titik 4, 5 dan 6, mal digeser pada posisi 2 sehingga didapat lengkungannya.

Gb 1.20 Mal kurva

(3). Mal Elips
Mal elips dipergunakan untuk membuat elips misalnya gambar–gambar silinder, cincin poros dan bentuk–bentuk elips kainnya

                                     Gb 1.21 Mal Elips

Etiket (kepala gambar) dan Skala Gambar.
Setiap gambar kerja selalu ada etiketnya. Etiket dibuat di sisi kanan bawah kertas gambar. Yang dicantumkan pada etiket meliputi:
a) Nama yang membuat gambar, b) nama gambar, c) nama instansi/departemen/sekolah, d) nomor gambar, e) tanggal menggambar atau selesainya gambar, f) tanggal diperiksanya gambar dan nama yang memeriksa, g) ukuran kertas gambar yang dipakai, h) skala gambar, i) proyeksi yang dipakai pada gambar tersebut, j) satuan ukuran yang digunakan, k) berbagai data yang diperlukan untuk kelengkapan gambar. Contoh etiket seperti pada gambar 1.27

                                                      Gb 1.27 Etiket

Skala gambar adalah perbandingan ukuran linier pada gambar terhadap ukuran linier dari unsur yang sama dari benda. Ada 3 (tiga) macam skala gambar, yaitu : ukuran penuh, skala pembesaran, dan skala pengecilan. Skala pembesaran digunakan jika gambarnya di buat lebih besar daripada benda sebenarnya, misalnya ; 10 : 1, 5 : 1, 2 : 1. Skala penuh digunakan bilamana gambarnya di buat sama besar dengan benda sebenarnya ( 1 : 1 ). Skala pengecilan digunakan bilamana gambarnya di buat lebih kecil dari benda yang sebenarnya, misalnya : 1 : 2, 1 : 5, 1 : 10

Rangkuman 1
1) Gambar merupakan sebuah alat untuk menyatakan maksud terutama bagi orang-orang teknik. Gambar teknik berfungsi sebagai : a) penyampaian informasi, b) pengawetan dan penyimpanan, c) penuangan gagasan dan pengembangan.
2) Standar gambar teknik merupakan suatu keseragaman yang telah disepakati bersama dengan tujuan untuk menghindari salah pengertian dalam komunikasi teknik.
3) Untuk dapat menggambar teknik dengan baik diperlukan alat-alat gambar yang lengkap, cara menggunakan alat gambar serta membersihkan dan menyimpan alat-alat gambar dengan baik. Alat-alat gambar yang biasa digunakan antara lain: a) kertas gambar, b) pensil, pena atau rapido, c) macam-macam mistar, d) jangka, e) macam-macam mal, f) penghapus, g) papan gambar dan meja gambar, h)mesin gambar.
4) Dalam gambar teknik huruf-huruf, angka-angka dan lambang-lambang dipergunakan untuk memberi ukuran-ukuran, catatan-catatan, judul, dan sebagainya. Huruf dan angka harus jelas, seragam dan bentuk huruf harus mudah ditulis dan dibaca. Penulisan huruf dan angka biasanya dalam bentuk tegak dan bentuk miring. Sedangkan tipe huruf dan angka berdasarkan perbandingan tinggi huruf dan tebal huruf adalah tipe huruf A (d=h/14) dan tipe huruf B (d=h/10).
5) Macam-macam garis pada gambar teknik antara lain: a) garis tebal kontinu, b) garis tipis kontinu, c) garis tipis kontinu bebas, d) garis gores tebal, e) garis bergores tipis, f) garis bergores tipis yang dipertebal pada ujung-ujungnya. Masing-masing jenis garis tersebut mempunyai kegunaan sendiri-sendiri.
6) Gambar konstruksi geometri diperuntukkan melatih ketrampilan dalam menggunakan peralatan gambar. Konstruksi geometri antara lain: a) membagi garis, b) membagi dan membuat sudut, c) menggambar segi-segi dan elips.
